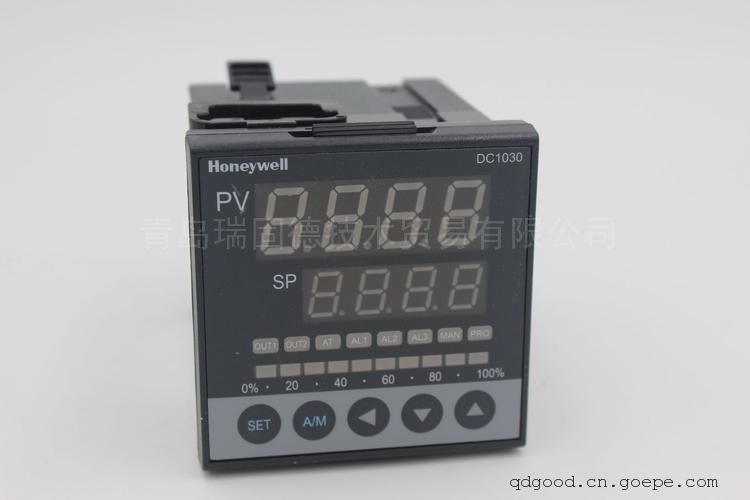

HONEYWELL 温控仪DC1030

DC1030霍尼韦尔温度控制器

　　DC1030仪表尺寸（mm） 长×宽×高 72×72×94

DC1010 仪表尺寸 长×宽×高 48×48×94（mm）
DC1020 仪表尺寸 长×宽×高 48×96×94（mm）
DC1030 仪表尺寸 长×宽×高 72×72×94（mm）
DC1040 仪表尺寸 长×宽×高 96×96×94（mm）
参数 参数明细 量程范围


PV输入
输入类型 热电偶（K,J,R,S,B,E,N,T,W,PL,U,L）
热电阻（PT100Ω,JPT100 Ω,JPT50 Ω）
线性输入（-10-10mv,0-10mv,0-20mv,0-50mv,10-50mv,
0-1v,0-5v,0-10v,0-20ma,1-5v,2-10v,4-20mA)
输入采样时间 250ms
分辨率 14位（每路）

显示 PV/SV显示 4位，7段数码显示
数据存储系统 非易失性内存
显示精度 相对于满量程±0.2%


控制方式 比例带（P） 0-200%（on/off控制时P=0）
积分时间（I） 0-3600sec (PD控制时 I=0)
微分时间（D） 0-900sec (PI控制时 D=0)
控制输出周期 0-150sec (4-20ma→0,固态继电器→1，机电继电器›10)
死区时间 0-1000sec (死区时间补偿)


输出 继电器输出 接点信号，单刀双掷开关信号，3A/240VAC)
电压输出 脉冲电压，20VDC/20mA
线性输出 4-20ma,0-5v,0-10v,1-5v,2-10v
马达控制输出 伺服电动阀控制
其它 单相固态继电器，三相固态继电器，单相可控硅，三相可控硅

报警 通道 三路（可选）
模式 17种报警类型可选
计时器 频闪报警，连续报警，计时器延时报警
辅助输出 输出信号 SP,PV,MV
输出类型 4-10mv,0-20ma,0-5v,0-10v,1-5v,2-10v
辅助输入 输入类型 4-20mv,0-20ma,0-5v,0-10v,1-5v,2-10v
采样周期 250ms
设定程序 个数/段数 2个/8段（每个）
可实现功能 设定点程序可重复调用和相互连接/每段程序结束可输出报警
通讯 通讯方式 RS-232,RS-485  TTL


通用规范 供电电压及频率 AC85-265V,50/60Hz
功耗 4VA
环境温度 -25℃-65℃
环境湿度 相对湿度50-85%（不结露）
